항온항습기란? 그리고 그 구조는?

항온항습기 와 공조기의 차이가 궁금하다면? 항온항습기 는 초창기에 전산실용으로 사용됐던 공조기로 시작했는데요. 주로 패케이지형 에어컨을 개선한 형태로 많이 사용되곤 합니다. 사용하는 용도로 구분을 하게 되면, 일반 공조기가 오피스와 같은 곳에서 사람의 편의를 목적으로 사용하게 될 수 있는데요. 이 때 항온항습기 는 기계, 설비의 운전 및 특수 물건의 보관, 동식물의 사육에 필요한 최적 상태를 유지하기 위해 사용됩니다. 일반 공조기가 여름철에는 냉방만 하고 겨울철에 난방만 하게 될 경우 항온항습기는 계절과는 전혀 상관 없이 냉각과 가열, 가습과 제습을 해야 합니다. 뿐만 아니라 전산실을 포함한 많은 항온항습실은 실내 장비 발열부하가 크므로 겨울철에도 냉각을 하고, 여름철에도 가습을 하는 경우가 있어요. 같은 냉각제습을 하는 조건에서 초저습 및 고온 같은 특수 조건이 아닐 경우 일반 공조기와 비교하여 항온항습기 내부 설비측면에서 크게 다른점은 바로 두가지랍니다. 온도, 습도를 동시 맞추기 위해 가습기와 재열기가 사용된다는 것! 요즘은 일반 공조기에도 가습기를 설치하기 때문에 가습기 하나만으로는 항온항습기 와 일반 공조기를 구별하긴 어렵답니다. 하지만 항온항습기에는 재열기가 있어요. 일반 공조기에서 사용이 되는 냉각코일과 가열기는 순수 온도조절을 위한 냉각, 가열용으로만 사용이 되는데요. 물론 냉각, 가열에 의해 제습도 이루어지는데 이것은 부수적인 결과이며, 일반 공조기에는 제습을 위한 제어기능이 없답니다. 하지만 냉각식 항온항습기 의 냉각코일은 온도, 습도 시그날을 모두 받아 제어가 되고, 온도가 높아도 작동이 되며 습도가 높아도 작동이 되요. 습도가 높아서 작동이 되면 과냉각된 공기 가열을 위해 재열기가 사용이 된답니다. 그리고 이 두가지의 다른점 중 하나가 바로 제어측면에서 정밀한 제어가 필요하다는 것인데요. 온도와 습도를 동시에 맞춰야 하기 때문에 좀 더 민감하고 응답성이 좋은 센서, 컨트롤러를 사용해야 합니다.

[펌] 항온항습시스템의 기본 설계

2.6.1 구조일반

구조는 다음에 따른다.

(1) 주요 부분은 금속 그 밖의 적당한 재료로 만들고 내구성이 클 것.

(2) 모양이 바르고 조립이 양호할 것.

(3) 각 부의 다듬질이 양호하고, 철 및 강(스템인레스강은 제외한다)제의 부분에는 도급, 도장등 그 밖의 적당한 방청처리를 한다. 다만, 산화함으로써 성능에 지장을 주지 않는 부분에 사용하는 것은 예외로 한다.

(4) 각 부의 재료는 통상 사용상태에서의 온도에 견딜 것

(5) 전기 절연물 및 열 전연물은 여기에 접촉 또는 근접하는 부분의 온도에 충분히 견디고, 또한 흡습성이 적은 것일 것. 다만, 통상 사용상태에서 흡습으로 인한 위험이 생길 우려가 없는 흡습성의 열 결연물은 예외로 한다.

(6) 전장부 근방에 충전하는 보온재, 단열재 등은 난연성인 것일 것. 다만, 보온재, 단열재등이 연소한 경우에 감전, 화재등의 위험이 발생할 우려가 없는 것은 예외로 한다.

(7) 전자 콘트롤러를 사용하여 온도, 습도등을 제어하는 것은 그 반도체 소자가 제어능력을 잃었을 때 제어회로에 접속된 부품이 연소할 우려가 없을 것.

(8) 도전재로는 동 혹은 동합금 또는 이들과 동등 이상의 전기적, 열적 및 기계적인 안전성을 갖는 잘 녹슬지 않는 것일 것. 다만, 탄성을 필요로 하는 부분 그 밖의 구조상 부득이한 부분에 사용하는 것으로서 위험이 발생할 우려가 없을 때에는 예외로 한다.

(9) 스위치 등은 개폐의 조작이 원활하고 전기적 접촉이 확실할 것.

(10) 금속제의 두껑 또는 상자 중 스위치가 개폐되었을 때, 아크가 도달할 우려가 있는 부분에는 내아크성의 전기 절연이 되어 있을 것.

(11) 수동 스위치에는 스위치의 개폐조작 또는 개폐상태를 문자, 기호 또는 색에 의하여 보기 쉬운 위치에 표시할 것. 다만, 표시하기가 곤란한 것은 예외로 한다.

(12) 압축용 전동기 및 정격 출력이 0.2kW를 초과하는 전동기에는 전동기 소손방지용 과부하 보호장치를 붙일 것.

(13) 전열장치에 의하여 재열을 하는 것은 송풍기 회로가 열린 상태에서는 재열장치 회로가 닫힐 수 없는 구조이거나 또는 송풍기와 재열장치의 스위치를 동시에 점멸할 수 있는 구조일 것. 다만, 자동적 시간 지연 기구를 갖는 것과 송풍기 회로가 열린상태에서 재열장치에 통전했을 때 온도상승에 의하여 화재등의 위험이 발생할 우려가 없는 것은 예외로 한다.

(14) 재열장치의 주위에 사용하는 단열재 또는 흡음재는 불연재를 사용할 것. 다만, 온도상승에 의하여 화재등의 위험이 발생할 우려가 없는 것은 예외로 한다.

(15) 사용 중 현저한 진동과 소음이 없고 안전하게 동작하는 것일 것.

(16) 극성이 다른 충전부 상호간 또는 충전부와 사람이 접촉할 우려가 있는 비충전 금속부 사이의 전압이 600V를 초과하는 부분은 그근방에 쉽게 지워지지않는 방법으로 “고압주의”등의 표시가 되어 있을것.

(17) 통상 사용상태에서 사람이 접촉할 우려가 있는 가동부분은 쉽게 닿을 우려가 없도록 적당한 보호를 또는 보호망이 부착되어 있을 것. 다만, 기능상 가동 부분을 노출하여 사용하는 것이 부득이한 것의 가동 부분 및 가동부분에 접촉할 때에 감전, 상해등의 위험이 발생할 우려가 없는 것은 예외로 한다.

2.6.2 냉매회로

냉매회로는 KS B 6363(소형 냉동장치의 안전기준)의 규정에 적합하여야 한다.

2.6.3 냉매 및 냉동기유

냉매는 KS M 1704(모노클로로디플루오로메탄(프레온22)), KS M 1705(디클로로디플루오로메탄(프레온12)), KS M 1709(트리클로로모노플루오로메탄(프레온11))에 따른 것

또는 이와 동등 이상의 품질인 것을 사용하고, 냉동기유는 KS M 2188(냉동기유)에 규정된 것 또는 이와 동등이상의 품질을 사용하여야 한다.

2.6.4 재열장치

재열장치는 다음에 따른다.

(1) 발열체는 견고하에 부착하고, 또한 발열선이 단선된 경우에 사람이 쉽게 닿을 우려가 있는 비충전 금속부 또는 이와 전기적으로 접속하고 있는 비충전 금속부에 닿을 우려가 없도록 부착되어 있을 것. 다만, 비충전 금속부에 발열체가 닿아서 접지한 경우에 전원 회로를 차단하는 누전 차단기 또는 이와 동등 이상의 성능이 있는 보호장치를 설치한 경우는 예외로 한다.

(2) 흡습함으로써 전열 성능이 저하할 우려가 있는 부부에는 방습처리가 되어 있을 것.

(3) 발열체의 부착면은 중력 또는 진동에 의하여 쉽게 움직이지 않을 것.

(4) 온도 상승에 따라 위험이 발생할 우려가 있는 것에는 온도 과열방지 장치(온도 퓨즈를 포함한다)를 부착할 것.

(5) 절연체에 든 도전부가 금속부를 관통하는 곳은 도전부가 금속부에 닿을 우려가 없을 것.

2.6.5 접지용 단자 및 접지용 인출선

외곽의 보기 쉬운 곳에(고정해서 사용하는 것으로서 접지용 배선이 외부에 노출되지 않은 구조인 것은 몸체의 내부)에 KS C 0804(접지선 및 접지측 전선등의 색별통칙) 및 다음 규정에 적합한 접지용 단자 또는 접지용 인출선을 설치해야 한다.

다만, 몸체의 외부에 금속이 노출되어 있지 않은 것 및 전원 플러그의 접지용 날로 접지할 수 있는 구조인 것은 예외로 한다.

(1) 접지선의 부착부는 접지선을 쉽게, 또한 확실하게 부착할 수 있을것.

(2) 접지용 단자 나사는 동 또는 동합금으로 호칭 지름은 4mm이상(눌러서 조이는 나사형인 것은 3.5mm 이상)으로 한다.

(3) 몸체에 외부에 설치된 접지용 단자에는 접지선 이외의 것의 부착에 겸용하지 않을 것.

다만, 접지선 이외의 것을 부착 또는 떼어냈을 경우에 접지선이 헐거워질 우려가 없는 것은 예외로 한다.

(4) 접지용 인출선은 지름이 1.6mm의 연동선 또는 이와 동등 이상의 강도 및 굵기인 것으로, 쉽게 부식이 안되는 금속선일 것.

(5) 접지 표시는 다음에 따른다.

항온항습기란 무엇일까요

반응형

항온항습기가 뭐야?

이번 시간에는 최근 사람들이 많이 찾는 항온항습기에 대해 이야기해보려고 합니다. 사실 항온항습기가 무엇인지 잘 모르시는 분이 더욱 많을 것 같은데요. 이에 따라 오늘 글에서는 제품에 대한 추천보다는 먼저 항온 학습기가 무엇인지에 대해 더 큰 비중을 두려고 합니다! 바로 시작해보겠습니다.

항온항습기란?

사실 많은 분들께서는 항온항습기라고 다음 검색어에 있어서 이게 뭐지..? 싶어서 찾아보셨을 것 같은데요. 부끄러워 하지마세요! 저도 이게 뭔지 몰라서 찾아보게 된 것이니까요..헷

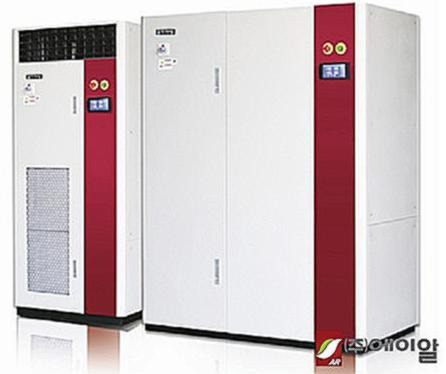

항온항습기라는 것은 실내공기에 영향을 받는 각종 장비나 기기가 최상의 상태에서 작동될 수 있도록 공기상태를 조절해 주는 다기능 공조 기기를 말하는 것인데요. 쉽게 풀어서 설명하자면 내가 특정 공간의 온도와 습도를 적정한 상태로 늘 유지하고 싶을 경우, 이 기계를 설치함으로써 이를 관리할 수 있다는 것입니다.

항온항습기의 사용처는?

그렇다면 이러한 항온항습기는 어디에서 사용될까요? 사실 가정집이나 학교, 회사와 같은 일반적인 생활 영역에서 항온항습기까지 쓸 필요는 없을꺼에요. 물론 우리 집을 나는 항상 습도 50%에 온도는 26도로 유지하고 싶어! 하시는 분이라면, 그리고 그럴만한 상황적 여유가 있으시는 분이라면..법적으로 못 사게 막는 것은 아니지만요!

일반적으로 항온항습기의 사용처는 전산실, 실험실, 환경시험설비가 있는 장소에 설치되는 경우가 대부분인데요. 해당 영역의 적정 온도와 습도를 유지함으로써 환경을 통제하기 위해서 사용되는 것이랍니다.

항온항습기의 원리

그렇다면 항온항습기의 원리는 어떠한 것일까요?

항온항습기의 냉각코일에서는 냉각과 제습, 난방코일에서는 난방과 재열, 가습기에서는 좋은 질의 스팀 분사가 이루어지며 이런 기능의 조합으로 정밀한 온도와 습도 제어가 이루어집니다. 항온항습기는 냉각열매체에 따라 공랭식, 수냉식 토출기술에 따라 상향식, 하향식으로 구분되며 난방열매체로는 전기, 온수, 스팀을 사용하실 수 있는 겁니다.

이때 다운 플로우 형태는 컴퓨터룸 바닥위에 프리악세스 플러어 (Free Access Floor)를 설치함으로써 그 사이에 공롁용 닥트를 이용하는 것으로 Free Access Floor 패널에 취출구를 두어 하부에서 찬공기가 유입되는 형식이라고 합니다.

이 다운플로우 형식은 공조된 공기가 직접 기계에 공급되기 때문에 효율 및 기류가 효과적이며 공조닥트가 실내에 설치되지 않기 때문에 룸의 미관을 해치지 않습니다. 또한 Floor 하부 전체가 공조용 닥트이므로 장래 증설이나 확장이 용이하며 컴퓨터의 배선공사가 용이 합니다.

한편, 업 플로우 형태는 항온항습실 내에 설치되는 공조기가 직접 실내에 송풍하는 형식입니다. 해당 형태는 실내 기류 분포에 주의하지 않게 되면 안 되며 소형 시스템에 적당하며 대형 시슴템에서는 풍량이 많아 작업환경적인 요소에따리 Access Floor를 설치하지 않는 장소에 설치합니다. 또한 공조설치비는 Down Flow 방식과 비교하여 약간 저렴한 편입니다.

항온항습기의 가격

막판으로는 항온항습기의 가격을 알아볼게요. 물론 제품군마다 당연히 편차는 있는 편입니다. 하지만 보편적으로는 800만원대 물건에서 1200만원대 물건까지 형성이 되어있다고 합니다고 하는데요. 따라서 정말 여유가 넘치는 게 아니라면 가정용으로는 무리라는 이야기입니다..

이상으로 이번 글은 항온항습기에 대해 알아보았습니다!
